VIZIT МВ-4Р

Описание VIZIT МВ-4Р

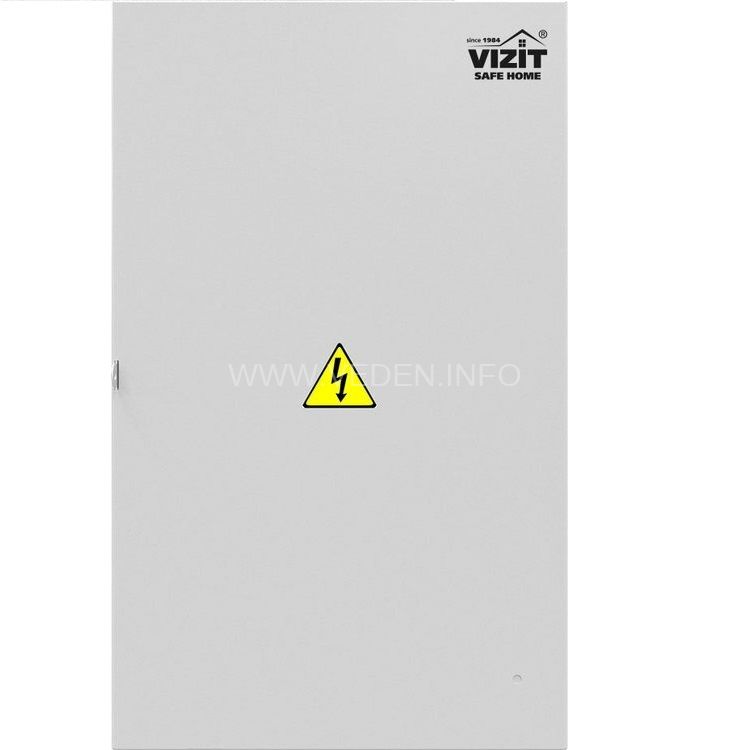

VIZIT МВ-4Р - монтажный бокс

Монтажный бокс для установки в нем 2-х БУД (или БПД) + 3 БК + Роутер RB941 MikroTic. 2 сетевые розетки. Защитное заземление. Вентиляция. Габаритные размеры (Ш)х(В)х(Г) - 307х505х115 мм.

Максимальное количество блоков, устанавливаемых в бокс совместно:

- два блока управления / блока питания VIZIT;
- один маршрутизатор (роутер) hAP lite RB941-2nD (MikroTik);
- три блока коммутации / разветвителя видеосигнала / Ethernet модуля.

1. Корпус бокса
2. Проушина для установки навесного замка
3. Клемма для защитного зануления бокса
4. Колодка клеммная с предохранителем
5. Сетевая розетка 2 шт.
6. Кабельный ввод PG-11 для силового
7. кабеля
8. Резиновые кабельные вводы
9. DIN-рейка (ширина 35 мм) для крепления
10. блоков
11. Клеммы для защитного соединения
12. дверцы и корпуса бокса
13. Дверца бокса
14. Клемма для защитного зануления блока
15. вызова
16. Скобы для крепления бокса на стене

Пример расположения блоков в боксе


Комплектация

1. Монтажный бокс VIZIT-MB4P - 1 шт.
2. Паспорт - 1 шт.

Технические характеристики VIZIT МВ-4Р

Номинальное напряжение питающей сети, В 220
Номинальная частота питающей сети, Гц 50
Максимальная потребляемая мощность
блоков VIZIT, устанавливаемых в бокс, Вт 100
Степень защиты IP20
Габаритные размеры, мм, не более:
- ширина 307
- высота 505
- глубина 115
Масса, кг, не более 4,7
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура воздуха от 1 до 40 °C
Относительная влажность воздуха до93% при 25 °C
КОМПЛЕКТ ПОСТАВКИ
Монтажный бокс VIZIT-MB4P, шт. 1
Паспорт, шт. 1
